公稱壓力：PN1.6、2.5、4.0MPa  ANSI 150LB、300LB   JIS 10K、20K

公稱通徑：DN 15~400mm  NPS 1/2"~16"

適用溫度：-40～150℃

適用介質：氨氣、液氨

基本型號 產品型號 J41BF-16、25、40 -150LB、300LB、JIS 10K、20K 適用介質 氨氣、液氨 適用溫度 -40～150℃ 公稱通經 DN15～DN400 NPS1/2"-16" 驅動方式 手動

氨用截止閥產品介紹

     氨用截止閥系列專利產品，是針對氨氣、液氨介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。該型閥門具有密封性能穩(wěn)定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄漏的難題，特別適用于化工行業(yè)氨氣、液氨管道的輸送，并滿足長期可靠使用的要求。其密封性、可維護性、安全性等主要性能指標達到了世界知名的水平，替代進口產品。

結構特點

     1.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣截止閥體材質上選用耐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、液氨腐蝕，低溫可至-40℃，最大限度保證工況條件使用要求。

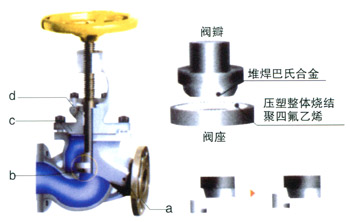

     2.氨用截止閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的密封效果，密封性能穩(wěn)定，無粘著磨損，有效地解決了化工管道采用普通閥門密封性能差，易泄漏的難題。

     3.產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭密封可靠。

     4.上密封裝置中采用多級聚四氟乙烯密封填料，形成組合密封，確保閥門在使用期限內填料涵無介質泄漏，消除了普通閥門填料函密封薄弱、介質易外漏，甚至造成事故的可能。

遵循規(guī)范

主要零部件材料 序號 部件名稱 材料 1 閥體 耐蝕鋼 2 閥座密封面 聚四氟乙烯 3 閥瓣密封面 巴氏合金 4 閥瓣蓋 耐蝕鋼 5 墊片 聚四氟乙烯 6 填料 聚四氟乙烯 7 閥蓋 耐蝕鋼 8 閥桿螺母 銅合金 9 閥桿 不銹鋼

主要連接尺寸及重量
