公稱壓力：PN0.6～1.6MPa  ANSI 150LB

公稱通徑：DN 50~800mm  NPS 2"~32"

適用溫度：-40～150℃

適用介質：氯氣、氯水、氯化氫、精制鹽水、高純鹽酸、硫酸、磷酸、氫氟酸、王水、堿液等強腐蝕性、強氧化性介質

產品介紹

氯堿專用氟塑料全襯蝶閥，是針對強酸、強堿等強腐蝕介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。該型閥門具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄漏的難題，特別適用于化工行業氯氣、液氯管道的輸送，并滿足長期可靠使用的要求。其密封性、安全性等主要性能指標達到了世界知名產品的水平，替代進口產品。

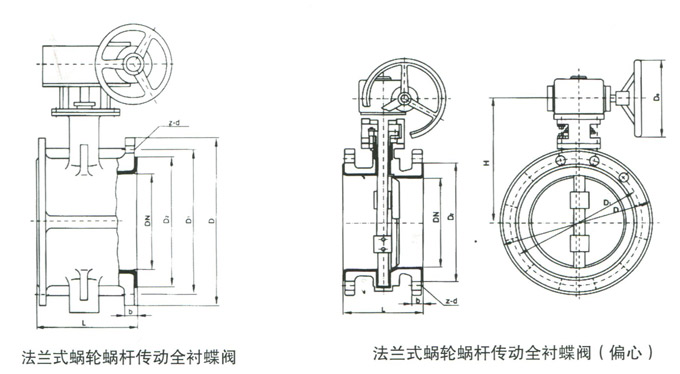

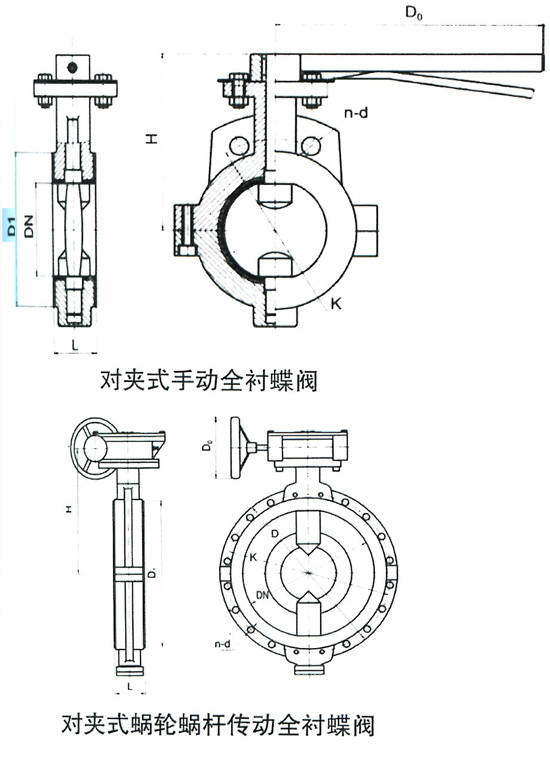

基本結構

1.中線蝶閥為整個蝶板與閥座在360℃圓圈內同心（中心），具體雙向密封功能，壓力、流量可自由調節。

2.采用先進專利技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。

3.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節變形，可靠保證長期使用狀態下無介質內漏。

4.蝶板上、下軸肩采用多級加載O型、矩型彈性密封，實現密封自動補償，使上下軸密封副結構成無間隙密封，保證介質無外漏。

遵循規范

GB/T12238、API609、MSS SP-67、MSS SP-68等標準。

驅動方式

 手動，蝸輪蝸桿傳動，氣動，電動。

遵循規范

※可根據客戶的要求，按其它非常用標準制造。

基本型號
公稱壓力PN0.6～1.6MPa 公稱通徑 DN50～800

 主要零部件材料
