公稱壓力：PN1.6、2.5、4.0MPa  ANSI 150LB、300LB   JIS 10K、20K

公稱通徑：DN15～400mm  NPS1/2"～16"

適用溫度：-40～150℃

適用介質：氯氣、液氯

驅動方式：手動、氣動、電動

產品介紹
免維護波紋管氯氣專用閥是針對氯氣、液氯以及各類高危險介質專用而設計的一種新型閥門。它的上密封除填料外還增加了波紋管密封，從而具有雙重上密封結構，能有效的阻止危險介質的泄漏。在結構上，結合國內外閥門應用的實際情況，閥瓣與閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金，密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點。其密封性、安全性等主要技術指標達到世界知名產品的水平，代替進口產品。（該產品為2011年國家科技型中小企業技術創新基金項目立項，批準文號：國科發計『2011』62號，立項代碼：11C26213201245; 同時，獲2012年度國家火炬計劃產業化示范項目立項，項目編號：2012GH040550）。


結構特點
1、液壓成型的波紋管形成第一道密封，確保閥桿密封零泄漏。
2、填料函中多級聚四氟乙烯填料組合在波紋管之上形成了第二道密封，增加了密封的可靠性。
3、產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭可靠密封。
4、密封副配對結構型式采用錐、平面型，密封自動補償．達到密封雙重保險效果，性能穩定，無粘著磨損，使用壽命長。

5、紊流保護隱藏式波紋管設計，避免了介質不停的沖刷對波紋管使用壽命造成影響。

基本型號

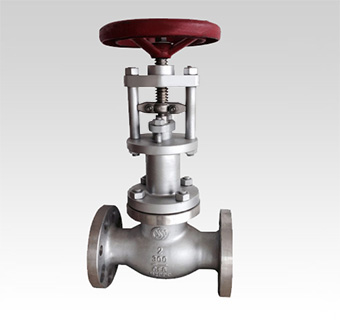

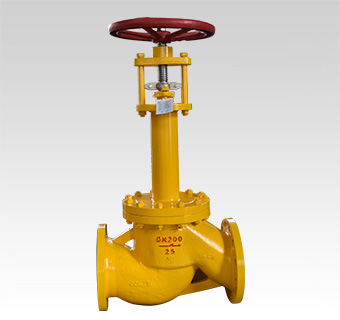

免維護波紋管氯氣專用閥

手動 TZLY:WJ41YF（Y）   氣動 TZLY:WJ641YF（Y） 電動 TZLY:WJ941YF（Y） 調節型 TZLY:WJ（6）41YF（Y）

主要零部件材料

遵循規范

※在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氯氣、液氯介質耐腐蝕性和工況要求進行，各項技術參數指標優于國標。

※可根據客戶的要求，按其它非常用標準制造。


主要連接尺寸及重量
