產品描述

主要參數

規范	依據標準	可根據客戶要求加工，如按HG20592、JB79等標準制造。
設計與制造	GB/T12234
連接尺寸	GB/T9112-9123.4
結構長度	GB/T2221
壓力-溫度	GB/T9131
公稱壓力	PN1.6～16.0MPa
試驗和檢驗	GB/T13927、JB/T9092
閥門標志	GB/T12220
供貨要求	JB/T7928

主要零部件材料及性能

閥體、閥蓋、閥瓣	閥桿	密封面	墊片	填料	工作溫度	使用介質
WCB	2Cr13	13Cr STL 本體材料 PTFE 尼龍	增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZG1Cr18Ni9Ti	1Cr18Ni12Mo2Ti				≤200	醋酸類

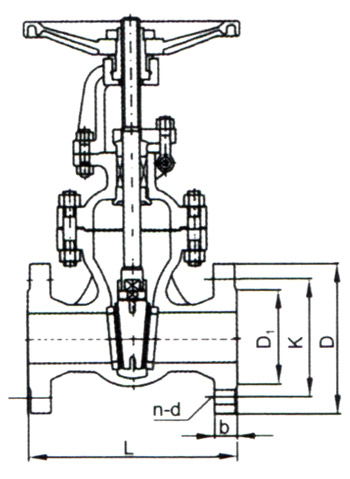

主要鏈接誒尺寸及重量

20型號			L	D	K	D1	b	d	n
	公稱通徑
	DN(mm)	NPS(inch)
H C Z40 Y-16P W R I H C Z41 Y-16P W R I	15	1/2	130	95	65	46	14	14	4
	20	3/4	150	105	75	56	16	14	4
	25	1	160	115	85	65	16	14	4
	32	1 1/4	180	140	100	76	18	18	4
	40	1 1/2	200	150	110	84	18	18	4
	50	2	250	165	125	99	20	18	4
	65	2 1/2	270	185	145	118	20	18	4
	80	3	280	200	160	132	20	18	8
	100	4	300	220	180	156	22	18	8
	125	5	325	250	210	184	22	18	8
	150	6	350	285	240	211	24	22	8
	200	8	400	340	295	266	24	22	12
	250	10	450	405	355	319	26	26	12
	300	12	500	460	410	370	28	26	12
	350	14	550	520	470	429	30	26	16
	400	16	600	580	525	480	32	30	16
	450	18	650	640	585	548	40	30	20
	500	20	700	715	650	609	44	33	20
	600	24	800	840	770	720	54	36	20
H P Z40 Y-25R W I H P Z41 Y-25R W I	15	1/2	130	95	65	46	14	14	4
	20	3/4	150	105	75	56	16	14	4
	25	1	160	115	85	65	16	14	4
	32	1 1/4	180	140	100	76	18	18	4
	40	1 1/2	200	150	110	84	18	18	4
	50	2	250	165	125	99	20	18	4
	65	2 1/2	270	185	145	118	22	18	4
	80	3	280	200	160	132	24	18	8
	100	4	300	235	190	156	24	18	8
	125	5	325	270	220	184	26	22	8
	150	6	350	300	250	211	28	26	8
	200	8	400	360	310	284	30	26	12
	250	10	450	425	370	330	32	30	12
	300	12	500	485	430	389	34	30	12
	350	14	550	555	490	448	38	33	16
	400	16	600	620	550	503	40	36	16
	450	18	650	670	600	548	46	36	20
	500	20	700	730	660	609	48	36	20
	600	24	800	845	770	720	58	39	20

主要鏈接誒尺寸及重量

型號			L	D	K	D1	b	d	n
	公稱通徑
	DN(mm)	NPS(inch)
H P Z40 Y-40R W I H P Z41 Y-40R W I	15	1/2	130	95	65	46	14	14	4
	20	3/4	150	105	75	56	16	14	4
	25	1	160	115	85	65	16	14	4
	32	1 1/4	180	140	100	76	18	18	4
	40	1 1/2	200	150	110	84	18	18	4
	50	2	250	165	125	99	20	18	4
	65	2 1/2	280	185	145	118	22	18	8
	80	3	310	200	160	132	24	18	8
	100	4	350	235	190	156	24	22	8
	125	5	400	270	220	184	26	26	8
	150	6	450	300	250	211	28	26	8
	200	8	550	375	320	284	34	30	12
	250	10	650	450	385	345	38	33	12
	300	12	750	515	450	409	42	33	16
	650	14	850	580	510	465	46	36	16
	400	16	950	660	585	535	50	39	16
H P Z40 Y-64R W I H P Z41 Y-64R W I	15	1/2	170	105	75	46	20	14	4
	20	3/4	190	130	90	56	20	18	4
	25	1	210	140	100	65	24	18	4
	32	1 1/4	230	155	110	76	24	22	4
	40	1 1/2	240	170	125	84	26	22	4
	50	2	250	180	135	99	26	22	4
	65	2 1/2	280	205	160	118	26	22	8
	80	3	310	215	170	132	28	22	8
	100	4	350	250	200	156	30	26	8
	125	5	400	295	240	184	34	30	8
	150	6	450	345	280	211	36	33	8
	200	8	550	415	345	284	42	36	12
	250	10	650	470	400	345	46	36	12
	300	12	750	530	460	409	52	36	16
H P Z40 Y-100R W I H P Z41 Y-100R W I	15	1/2	170	105	75	46	20	14	4
	20	3/4	190	130	90	56	20	18	4
	25	1	210	140	100	65	24	18	4
	32	1 1/4	230	155	110	76	24	22	4
	40	1 1/2	240	170	125	84	26	22	4
	50	2	250	195	145	99	28	26	4
	65	2 1/2	280	220	170	118	30	26	8
	80	3	310	230	180	132	32	26	8
	100	4	350	265	210	156	36	30	8
	125	5	400	315	250	184	40	33	8
	150	6	450	355	290	211	44	33	12
	200	8	550	430	360	284	52	36	12
H P Z40 Y-160R W I H P Z41 Y-160R W I	15	1/2	170	105	75	56	26	14	4
	20	3/4	190	130	90	56	30	18	4
	25	1	210	140	100	65	32	18	4
	32	1 1/4	230	155	110	76	34	22	4
	40	1 1/2	260	10	125	84	36	22	4
	50	2	300	195	145	99	38	26	4
	65	2 1/2	340	220	170	118	42	26	8
	80	3	390	230	180	132	46	26	8
	100	4	450	265	210	156	52	30	8
	125	5	525	315	250	184	56	33	8
	150	6	600	355	290	211	62	33	12
	200	8	750	430	360	284	66	36	12
