公稱壓力：PN1.0MPa、PN1.6MPa
適用溫度：≦500℃
公稱通徑：DN150～DN600mm
適用介質：TiO2、CL2等含顆粒酸性物料，同時還有高溫氣體包括氯氣、氧氣、CO2、N2以及HCl等氣體。
驅動方式：鏈條驅動

產品介紹

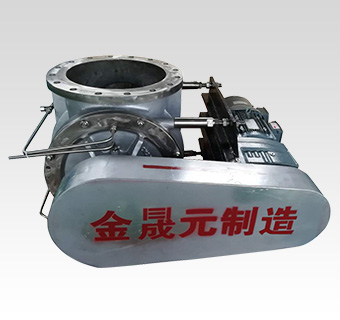

智能星型旋轉特材閥 是一種能在保持封閉狀態下，通過物料自重落在葉片之間的間隙中，隨葉片的旋轉轉入下部卸出的閥門。智能星型旋轉特材閥可均勻、連續地向輸料管供料，同時智能星型旋轉特材閥能將上、下部氣壓隔斷而起到鎖氣作用，因此智能星型旋轉特材閥在輸送系統中是重要的部件，廣泛應用在散料、顆粒及粉狀物料等惡劣工況管道中輸送。

結構特點

智能星型旋轉特材閥 做為一種非常規的傳動設備，有著十分復雜的裝置結構，但操作比較方便，有自己獨特的機械特點，可用于物料收集系統中，作為料倉的卸料器。智能星型旋轉特材閥還具有如下特點：
1、結構緊湊，造型美觀，使用方便；
2、運轉平穩，噪音低，故障少，采用特殊材料，提高耐磨性能；
3、由于軸承、減速器遠離閥體，避免高溫灰層的干擾，影響潤滑性能；
4、智能星型旋轉特材閥通過減速機減速后，過載能力強；鏈條傳動，耐沖擊慣性力小，適用于起動頻繁和正反轉操作；
5、軸承設計兩端閥蓋外端，同時設計防塵結構保護，避免顆粒物進入軸承腔中，影響轉動效果；
6、閥蓋端面內設計除塵槽結構，將多余的物料通過吹掃送入下腔管道中，不滯留端蓋側面處；
7、設計吹掃功能將保護密封處不受粉層影響，延長密封件的使用壽命；
8、散熱效果好，防止內件過熱變形；
9、根據需要配置導氣裝置，氣壓力平衡，具有良好的鎖氣與密封效果。

產品型號

ZRC-10Ni、ZRC-10R

遵循規范

產品執行標準：參照J(rèn)B/T11057-2010《旋轉閥 技術條件》

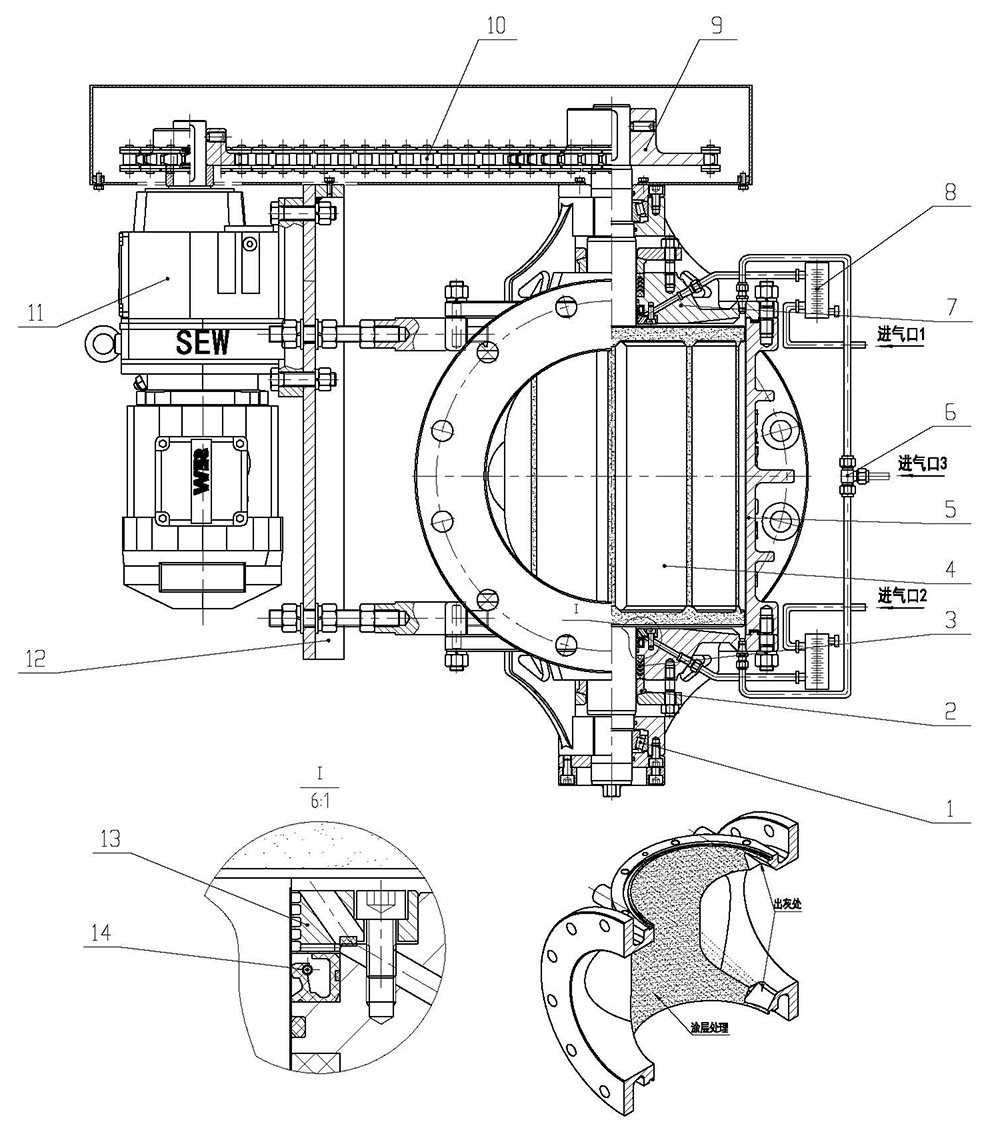

主要零部件名稱及材料

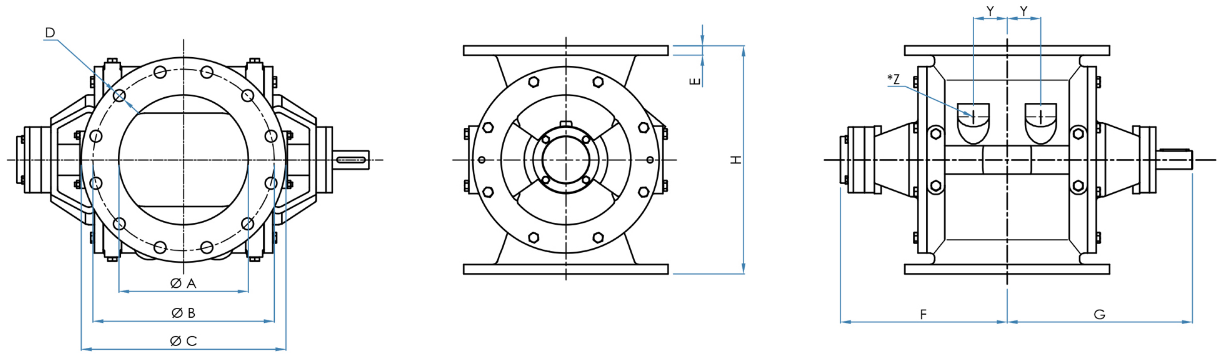

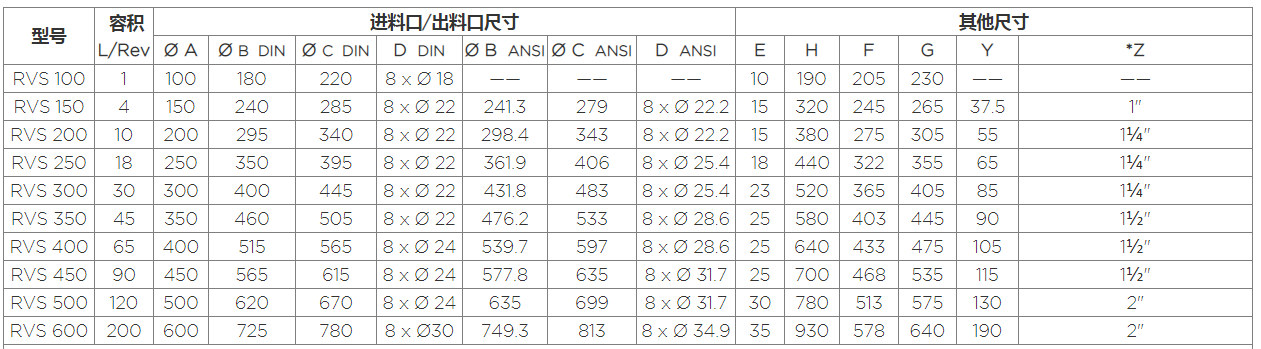

主要外形尺寸和連接尺寸

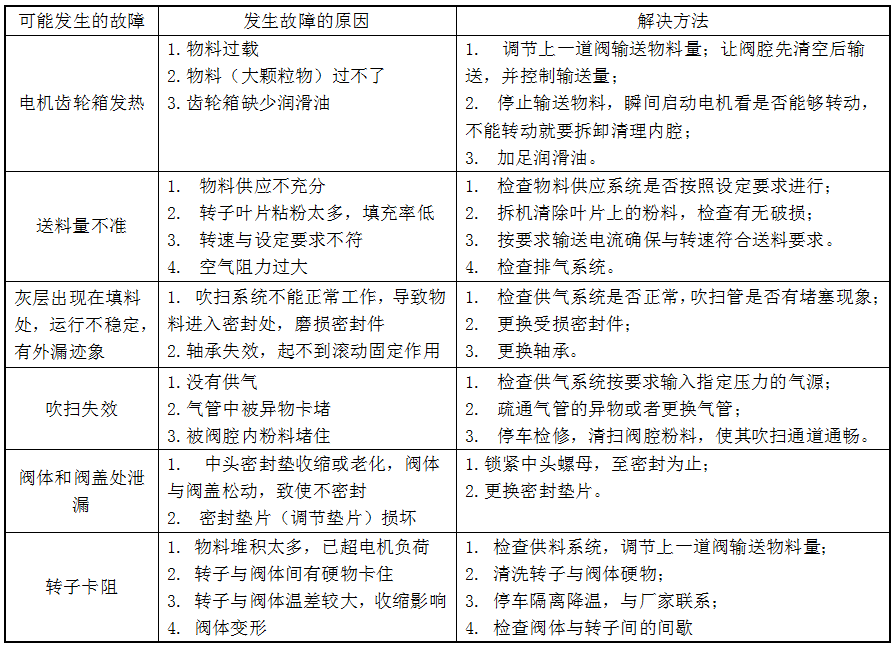

常規故障及排除方法
